Gerätetraining Element HV

Beispiel der Schulung

Unter Wasser Personen & Gegenstände mit dem Sonar Suchen und Finden:

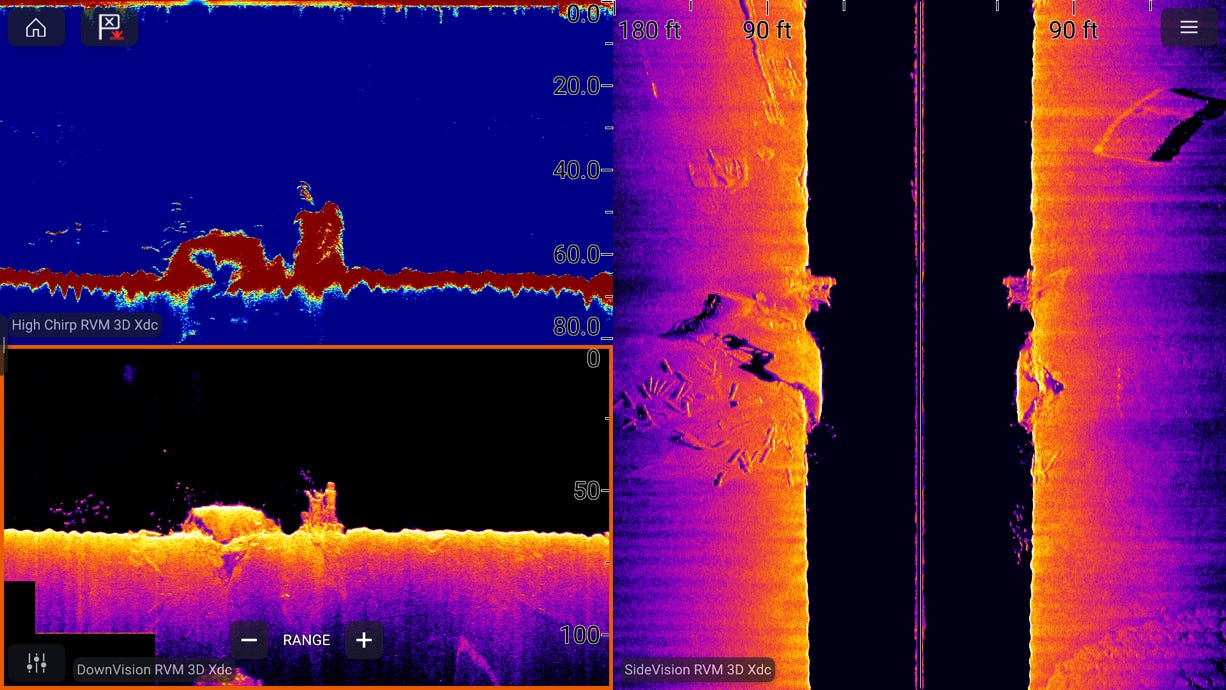

HyperVision™ Sonar (DownVision und SideVision): Diese Technologien ermöglichen fotorealistische Ansichten direkt unter (DownVision) und zur Seite (SideVision) des Bootes. Mit der hohen Frequenz des HyperVision-Sonars können Sie sehr detaillierte Bilder erhalten, die es erleichtern, auch kleinere Objekte oder ungewöhnliche Strukturen zu erkennen. Die 3D-Ansicht (RealVision 3D) hilft zusätzlich, die genaue Lage und Form von Objekten im Raum zu verstehen.
Anwendung: Um Personen oder größere Gegenstände zu finden, würden Sie die SideVision-Ansicht nutzen, um große Bereiche abzusuchen. Wenn etwas Verdächtiges erkannt wird, können Sie die DownVision- oder RealVision 3D-Ansicht verwenden, um die genaue Position und Form zu identifizieren.
Tipps für die Suche:
Geschwindigkeit: Fahren Sie langsam, um die bestmöglichen Sonarbilder zu erhalten.
Empfindlichkeit/Verstärkung: Passen Sie die Einstellungen an die jeweiligen Wasserbedingungen an. Zu hohe Empfindlichkeit kann zu viel Rauschen erzeugen, zu niedrige Empfindlichkeit lässt Details verschwinden.
Range (Reichweite): Stellen Sie die horizontale Reichweite (bei SideVision) so ein, dass der Suchbereich optimal abgedeckt wird, ohne unnötige Bereiche abzubilden.
Bodendarstellung: Das Element HV kann Bodenstrukturen wie Rinnen, Felsvorsprünge oder Vertiefungen deutlich darstellen, was bei der Suche nach verlorenen Gegenständen helfen kann, die sich am Boden abgesetzt haben.

Suchmuster Programmieren und Abfahren:

Das Raymarine Element HV ist ein Kartenplotter und Fischfinder. Es verfügt über eine integrierte GPS/GNSS-Funktion und ermöglicht das Speichern von:

Wegpunkten (Waypoints): Sie können bis zu 5.000 Wegpunkte speichern, um interessante Stellen zu markieren. Eine übergroße Wegpunkt-Taste macht das Markieren leicht.
Routen (Routes): Sie können Routen mit bis zu 250 Wegpunkten erstellen (bis zu 50 Routen). Eine Route ist im Wesentlichen ein programmiertes Suchmuster, das das Gerät abfahren kann (mit oder ohne Autopilot-Unterstützung).
Tracks (Tracks): Das Gerät kann Tracks (Fahrspuren) mit bis zu 10.000 Wegpunkten aufzeichnen (bis zu 15 Tracks). Diese können später zur Analyse oder zum erneuten Abfahren genutzt werden.

Vorgehensweise für Suchmuster:

1 Gebiet definieren: Identifizieren Sie das Suchgebiet auf der Seekarte.
2 Wegpunkte setzen: Setzen Sie strategische Wegpunkte, die die Ecken oder wichtigen Punkte Ihres Suchmusters (z.B. parallele Linien, Raster) definieren.
3 Route erstellen: Erstellen Sie eine neue Route und fügen Sie die zuvor erstellten Wegpunkte in der gewünschten Reihenfolge hinzu, um Ihr Suchmuster zu programmieren.
4 Route abfahren: Starten Sie die Navigation entlang der erstellten Route. Wenn ein Autopilot an Bord ist und mit dem Element HV über NMEA2000 verbunden ist, kann der Autopilot die Route automatisch abfahren, was die Suche erheblich erleichtert und präziser macht. Ohne Autopilot müssten Sie manuell der Route auf dem Display folgen.
5 Sonarbilder während der Fahrt überwachen: Während Sie das Suchmuster abfahren, beobachten Sie aktiv die Sonarbilder (SideVision ist hierbei besonders nützlich), um Personen oder Gegenstände zu identifizieren.
